國際會議廳訊號控制系統

多媒體國際會議廳切換系統
簡介

國際會議廳訊號控制系統工程,以多媒體影音訊號傳輸與集中控制為核心,整合 AV 影音矩陣切換設備、影音控制主機、網路交換器及中央控制系統,建立大型會議廳的影音訊號管理架構。透過統一規劃簡報電腦、攝影機、顯示設備及會議音響的訊號連接與控制方式,支援多來源影像切換、主舞台與側邊螢幕顯示,以及錄影直播等應用需求,提升會議廳影音設備的操作與管理效率。

主要工程服務
  • 影音訊號控制系統規劃: 依據會議廳空間配置、影音設備及使用需求,規劃訊號傳輸路徑與集中控制架構。
  • AV 影音矩陣切換整合: 整合簡報電腦、攝影機及牆面輸入面板,提供多來源影音訊號切換與分配。
  • 多螢幕顯示訊號整合: 串聯主舞台 LED 顯示牆與側邊投影系統,提供不同顯示設備的影像訊號傳輸。
  • 會議音響與影音控制: 整合會議音響、影音控制主機及相關設備,提供音訊播放與系統控制功能。
  • 錄影直播訊號整合: 串聯攝影設備與錄影直播系統,支援會議影像擷取及活動影音傳輸。
  • 中央控制系統設定: 整合影音矩陣、顯示設備及音響控制介面,提供集中操作與訊號切換管理。
  • 系統測試與功能調整: 執行影音訊號切換、畫面顯示、音訊播放及中央控制功能測試,確認系統運作符合規劃需求。
適用環境

適用於國際會議中心、企業大型會議廳、多功能會議室、學校演講廳、教育訓練中心及大型活動空間等場域,可依舞台配置、顯示設備數量及影音訊號來源,規劃影音矩陣切換與中央控制系統整合工程。

工程效益

透過影音矩陣切換與中央控制系統整合,將多組影音訊號來源、顯示設備及會議音響集中管理,減少不同設備間的操作切換與訊號調整程序。搭配多螢幕顯示、錄影直播及集中控制功能,提升大型會議、專題演講與活動轉播的影音操作效率,並提供後續設備擴充與系統調整的整合基礎。

大型國際會議廳:多媒體矩陣切換系統

在大型國際會議環境中,矩陣切換系統扮演著「影音大腦」的角色。它負責將來自講台(筆電)、攝影機、遠端視訊會議、甚至無線投屏的各種輸入訊號,精準且即時地分發至主顯示屏、側邊補強螢幕、主席監看速讀機及口譯室。

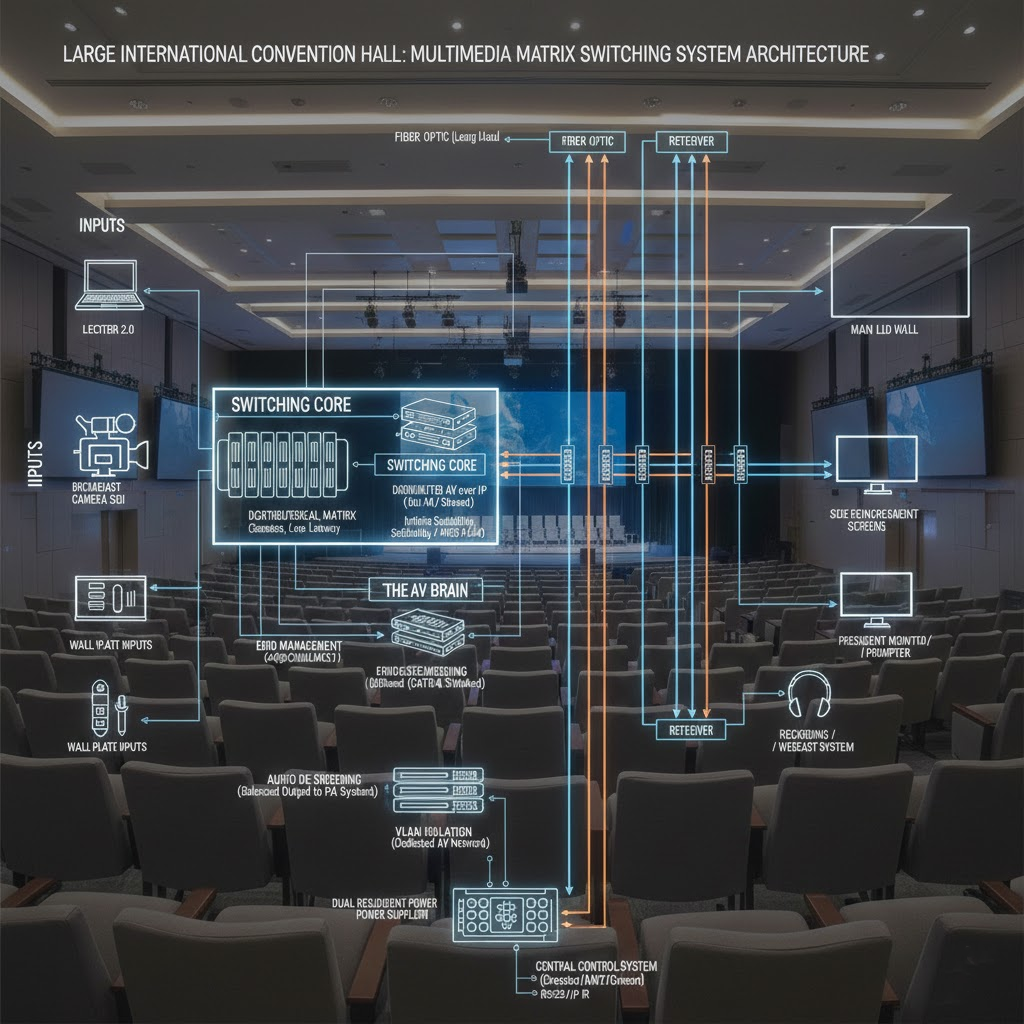

系統核心架構 (System Architecture)

為了確保系統的彈性與擴充性,現代規劃多採用「混合式架構」:

  • 輸入端 (Inputs): 整合 HDMI 2.0、SDI (廣播級攝影機)、以及壁面面板 (Wall Plate) 接入點。

  • 切換核心 (Switching Core): * 模組化物理矩陣: 採用插卡式設計(如 16x16, 32x32),支援熱插拔,具備極低延遲的優勢。

  • 分佈式網路架構 (AV over IP): 針對跨樓層或超大空間,利用 10G 網路交換機實現萬點對萬點的自由路由。

  • 傳輸路徑 (Transmission): 長距離傳輸主要依賴 HDBaseT (CAT6A 屏蔽線) 或 光纖 (Fiber Optic),以避免電磁干擾與訊號衰減。

  • 輸出端 (Outputs): 對接HDMI大型電示屏幕、高流明投影機、以及錄播系統。

關鍵技術指標

技術要點與規格建議
技術要點 說明 專家建議
EDID 管理 協調輸入源與顯示器間的解析度溝通。 必須強制鎖定 4K@60Hz 或 1080p,避免因頻繁切換導致黑屏。
HDCP 相容性 處理數位版權保護內容。 需支援 HDCP 2.2/2.3,確保 Apple 設備或藍光播放器能正常出圖。
無縫切換 (Seamless) 訊號切換時不經過黑影或閃爍。 核心矩陣需具備 Scaling (縮放) 功能,強制輸出統一解析度。
音訊分離 (De-embedding) 從 HDMI 提取音軌至混音器。 需支援平衡式音訊輸出,對接專業擴聲系統 (PA System)。

進階整合與穩定性設計

  • 中控系統整合: 透過 RS-232 或 IP 指令,聯動燈光、電動窗簾及矩陣。例如:按下「演講模式」,矩陣自動切換至講台電腦,燈光調暗,投影機降下。
  • VLAN 網路隔離: 若採用 AV over IP,必須與辦公室內網物理隔離或劃分獨立 VLAN,避免大量 4K 數據封包導致網路癱瘓。
  • 散熱與備援: 機櫃需具備主動散熱設計。核心設備建議配置雙電源 (Redundant Power),預防電力故障導致整場會議中斷。


專家總結

  • 大型國際會議廳的矩陣系統不僅是「換個畫面」,它更是一場頻寬管理與相容性挑戰。設計時,我們會優先考量「最差情況」下的備援方案(如備用光纖路徑)。
